Đầu Cân RS232, RS485, TCP/IP: Chọn Chuẩn Kết Nối Nào Phù Hợp?
RS232 phù hợp cho kết nối điểm-điểm khoảng cách ngắn (dưới 15m); RS485 phù hợp khi cần khoảng cách xa hơn (đến khoảng 1.200m) hoặc nối nhiều đầu cân trên cùng một đường dây; TCP/IP phù hợp khi cần kết nối qua mạng LAN hiện có hoặc quản lý nhiều trạm cân từ xa. Phần mềm cân xe tốt nên hỗ trợ cả ba chuẩn để tương thích với thiết bị đang có sẵn tại trạm.
Khi triển khai hoặc nâng cấp phần mềm cân xe, một trong những câu hỏi kỹ thuật đầu tiên là: đầu cân hiện có đấu nối được với phần mềm mới không, và nên chọn chuẩn kết nối nào nếu lắp mới? Câu trả lời phụ thuộc vào khoảng cách, số lượng thiết bị, và hạ tầng mạng sẵn có tại trạm.
Tóm tắt nhanh
RS232: kết nối điểm-điểm, khoảng cách ngắn (thường dưới 15m), đơn giản, phù hợp một đầu cân với một máy tính gần đó.
RS485: kết nối nhiều thiết bị trên cùng một đường dây, khoảng cách xa hơn nhiều (có thể đến khoảng 1.200m), chịu nhiễu tốt hơn RS232.
TCP/IP: dùng hạ tầng mạng Ethernet/LAN sẵn có, không giới hạn khoảng cách vật lý theo kiểu dây tín hiệu, phù hợp quản lý nhiều trạm.
Không cần chọn một chuẩn duy nhất cho toàn hệ thống — có thể kết hợp cả ba tùy vị trí từng đầu cân.
Đầu cân giao tiếp với phần mềm như thế nào?

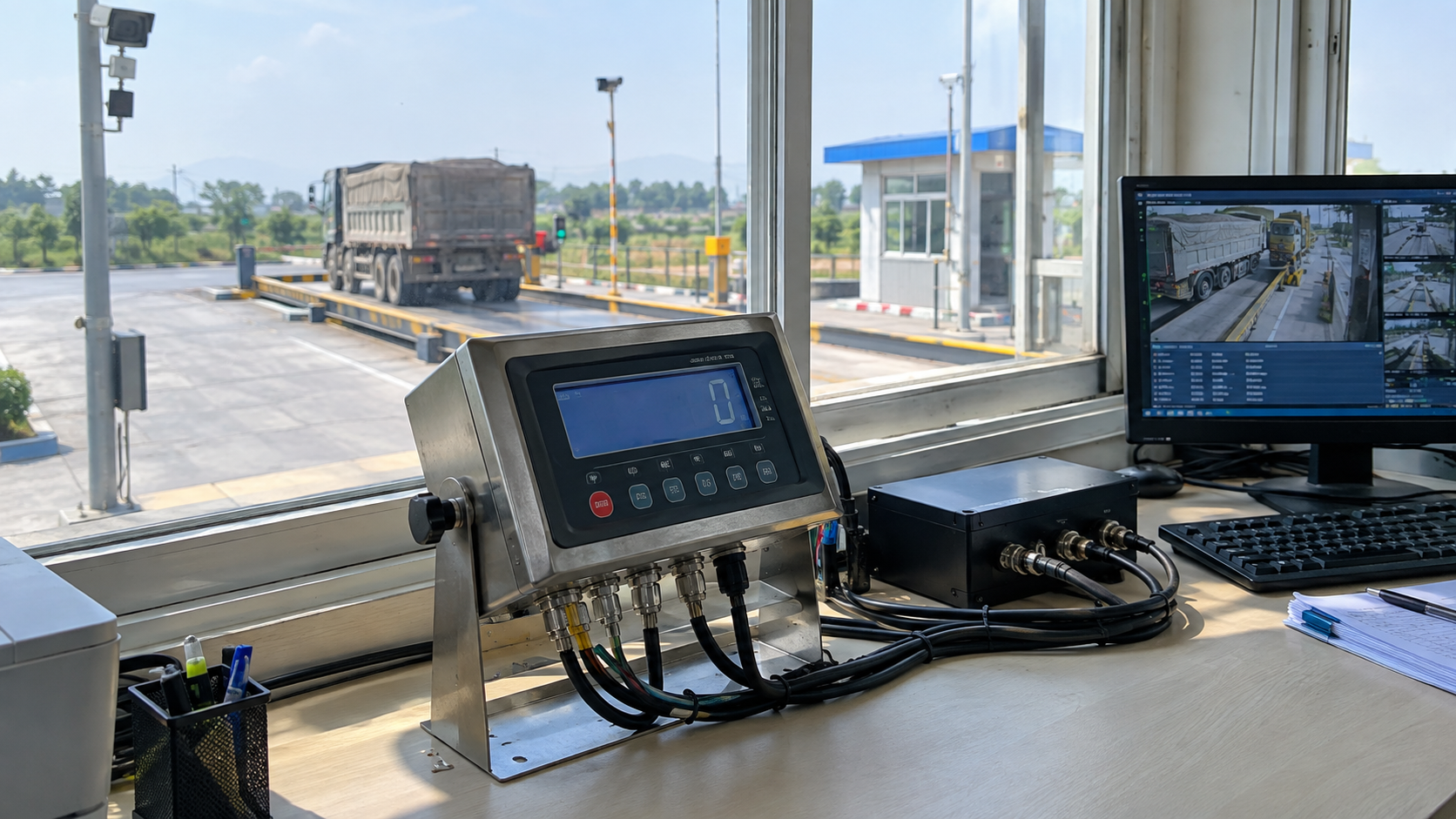

Đầu cân (indicator) là bộ phận nhận tín hiệu từ loadcell (cảm biến lực đặt dưới bàn cân) và hiển thị khối lượng. Để phần mềm đọc được số liệu này, đầu cân cần gửi dữ liệu qua một trong các chuẩn kết nối: cổng nối tiếp (RS232, RS485) hoặc mạng (TCP/IP, thường qua cổng Ethernet tích hợp sẵn trên đầu cân hoặc qua bộ chuyển đổi).
Về bản chất, đây chỉ là "đường ống" truyền dữ liệu — phần mềm vẫn cần được cấu hình đúng giao thức mà đầu cân đang dùng (ví dụ Modbus RTU qua RS485, hoặc Modbus TCP qua mạng) để đọc đúng định dạng số liệu.
RS232 là gì và khi nào nên dùng

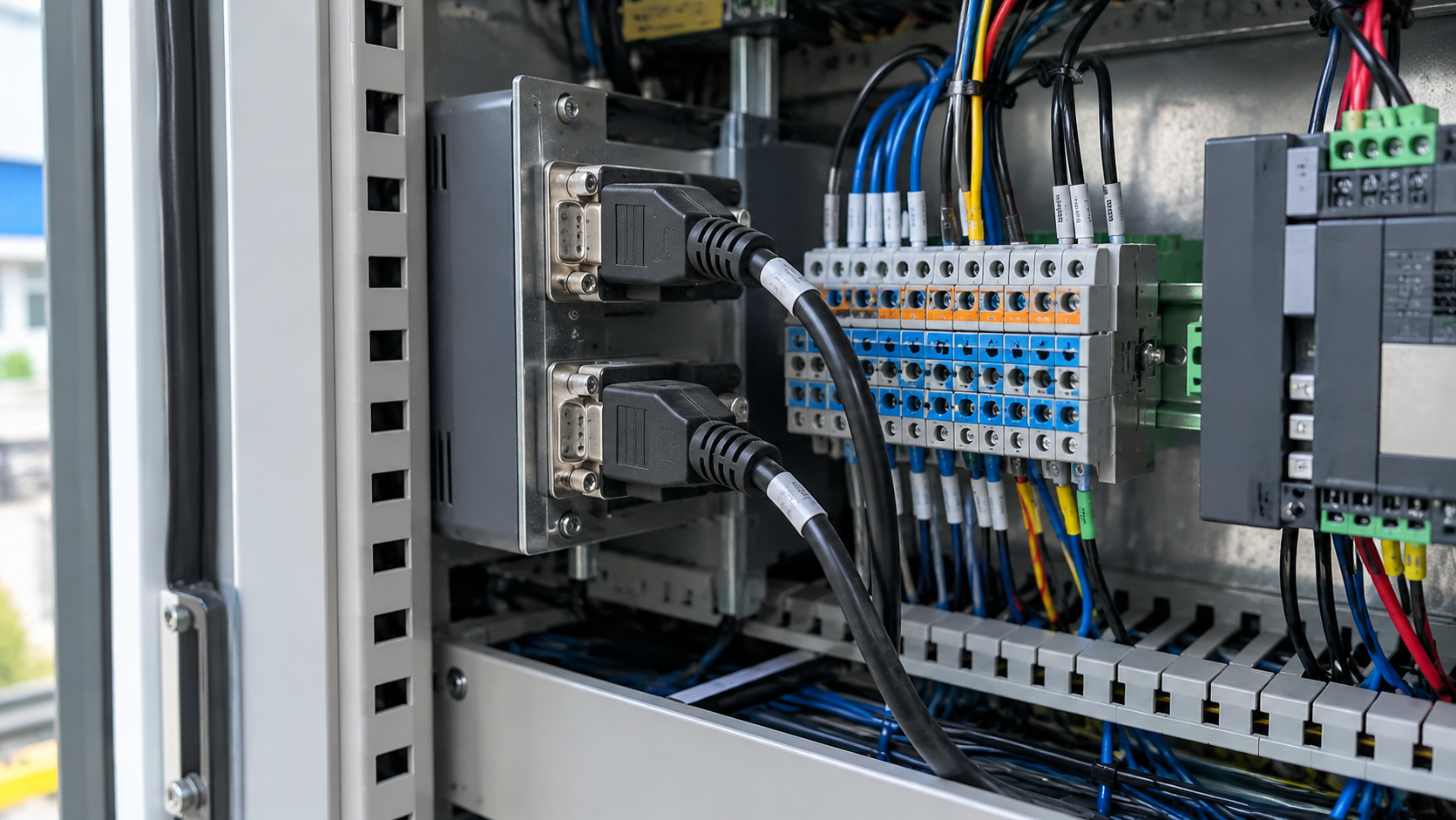

RS232 là chuẩn kết nối nối tiếp điểm-điểm lâu đời, thường dùng cổng DB9. Đặc điểm chính:
Khoảng cách: ổn định trong phạm vi ngắn, thường khuyến nghị dưới 15m.
Số thiết bị: chỉ kết nối được 1-1 (một đầu cân với một cổng trên máy tính hoặc bộ chuyển đổi).
Độ phức tạp: đơn giản, chi phí thấp, dễ đấu nối.
Khả năng chống nhiễu: kém hơn RS485 do dùng tín hiệu đơn (không vi sai).
RS232 phù hợp khi đầu cân đặt gần máy tính hoặc thiết bị đọc dữ liệu, ví dụ trong cùng phòng điều hành với bàn cân, và trạm chỉ có một đầu cân.
RS485 là gì và khi nào nên dùng
RS485 là chuẩn kết nối nối tiếp dùng tín hiệu vi sai (differential signal), cho phép:
Khoảng cách xa hơn: có thể đạt tới khoảng 1.200m ở tốc độ truyền thấp, tùy chất lượng dây và điều kiện lắp đặt.
Nhiều thiết bị trên cùng một đường dây: hỗ trợ đấu nối nhiều đầu cân (thường vài chục thiết bị) trên cùng một bus, phù hợp khi trạm có nhiều bàn cân hoặc nhiều điểm đo.
Chống nhiễu tốt hơn RS232: nhờ tín hiệu vi sai, phù hợp môi trường công nghiệp nhiều thiết bị điện gây nhiễu.
RS485 phù hợp khi đầu cân đặt xa phòng điều hành (ví dụ ngoài trời, cách xa vài trăm mét), hoặc khi trạm có nhiều đầu cân cần đọc dữ liệu về cùng một hệ thống trung tâm.
TCP/IP là gì và khi nào nên dùng

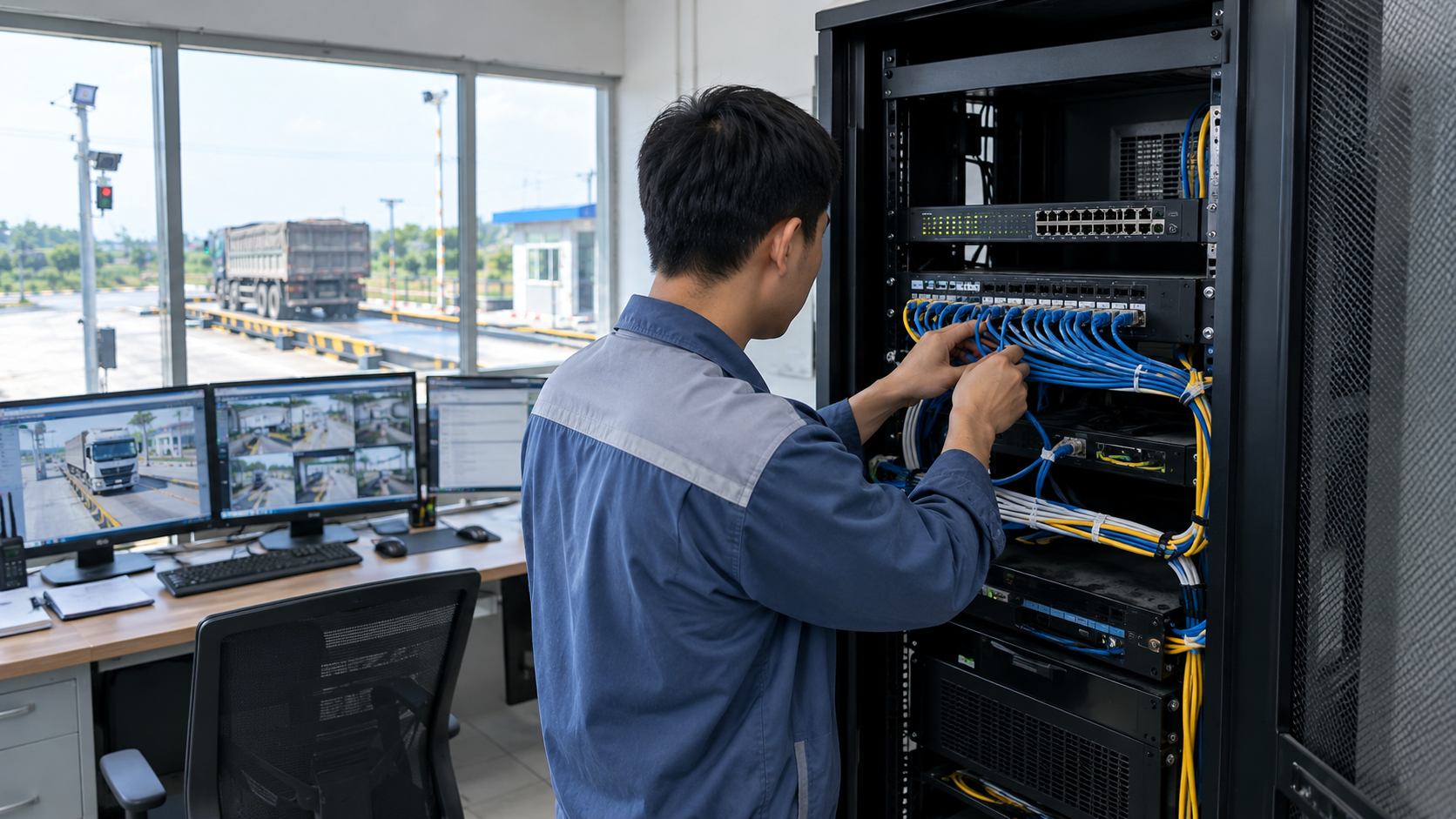

TCP/IP tận dụng hạ tầng mạng Ethernet/LAN sẵn có (dây mạng, switch, wifi nội bộ) để truyền dữ liệu, thường thông qua đầu cân có cổng Ethernet tích hợp hoặc qua bộ chuyển đổi serial-to-Ethernet.
Khoảng cách: không giới hạn theo kiểu dây tín hiệu trực tiếp — miễn hạ tầng mạng (switch, cáp mạng, wifi) phủ tới, kể cả kết nối qua internet để quản lý từ xa.
Khả năng mở rộng: dễ dàng thêm thiết bị mới vào cùng hệ thống mạng mà không cần kéo thêm dây tín hiệu riêng.
Phụ thuộc hạ tầng mạng: cần mạng ổn định; nếu mạng yếu hoặc hay rớt, cần có cơ chế offline sync ở tầng phần mềm để không gián đoạn vận hành.
TCP/IP phù hợp khi trạm đã có sẵn hạ tầng mạng nội bộ, khi cần quản lý nhiều trạm cân từ một hệ thống trung tâm, hoặc khi muốn xem dữ liệu cân từ xa qua internet.
So sánh nhanh ba chuẩn kết nối
Khoảng cách tối đa: RS232 dưới 15m → RS485 khoảng 1.200m → TCP/IP không giới hạn theo dây tín hiệu, phụ thuộc hạ tầng mạng
Số thiết bị trên một đường truyền: RS232 chỉ 1 thiết bị → RS485 nhiều thiết bị trên cùng bus → TCP/IP không giới hạn theo giao thức, phụ thuộc thiết kế mạng
Độ phức tạp lắp đặt: RS232 đơn giản nhất → RS485 cần đấu nối đúng cực tính và điện trở đầu cuối → TCP/IP cần hạ tầng mạng đã có hoặc lắp mới
Phù hợp nhất khi: RS232 một đầu cân gần máy tính → RS485 nhiều đầu cân, khoảng cách xa → TCP/IP cần quản lý tập trung nhiều trạm
Phần mềm cân xe hỗ trợ đa dạng chuẩn kết nối như thế nào?
Phần mềm cân xe được thiết kế tốt sẽ không bắt trạm phải thay đổi hạ tầng đã có, mà hỗ trợ đọc dữ liệu từ đầu cân qua cả ba chuẩn:
Tự động nhận diện giao thức: phần mềm cấu hình sẵn cho các giao thức phổ biến (Modbus RTU/TCP, hoặc giao thức riêng của một số hãng đầu cân), giảm thời gian cấu hình thủ công.
Không yêu cầu thay đầu cân đang hoạt động tốt: nếu đầu cân hiện tại vẫn hoạt động ổn định và đã qua kiểm định, phần mềm kết nối qua chuẩn đầu cân đang có, không cần thay thiết bị.
Kết hợp nhiều chuẩn trong cùng hệ thống: một trạm có thể vừa dùng RS485 cho đầu cân tại chỗ, vừa dùng TCP/IP để đồng bộ dữ liệu lên hệ thống trung tâm.
Tương thích bộ chuyển đổi serial-to-Ethernet: với đầu cân chỉ có cổng RS232/RS485, có thể dùng bộ chuyển đổi để đưa dữ liệu lên mạng TCP/IP mà không cần thay đầu cân.
Checklist chọn chuẩn kết nối phù hợp
Đã xác định khoảng cách thực tế từ đầu cân đến vị trí đặt máy tính/server chưa
Đã biết đầu cân hiện có hỗ trợ chuẩn kết nối nào (RS232, RS485, hay có cổng Ethernet tích hợp) chưa
Trạm có bao nhiêu đầu cân cần đọc dữ liệu về cùng một hệ thống
Hạ tầng mạng nội bộ tại trạm đã sẵn sàng nếu chọn TCP/IP chưa
Có kế hoạch mở rộng thêm đầu cân/trạm trong tương lai gần không, để chọn chuẩn dễ mở rộng hơn ngay từ đầu
Lỗi thường gặp khi đấu nối đầu cân
Dùng RS232 cho khoảng cách quá xa khuyến nghị: tín hiệu suy giảm gây đọc sai hoặc mất kết nối chập chờn.
Đấu nối RS485 sai cực tính hoặc thiếu điện trở đầu cuối (termination resistor): gây nhiễu tín hiệu, đọc số liệu không ổn định trên đường dây dài hoặc nhiều thiết bị.
Kỳ vọng TCP/IP hoạt động ổn định mà không kiểm tra hạ tầng mạng trước: nếu mạng nội bộ yếu, cần tính đến giải pháp offline sync ở tầng phần mềm thay vì chỉ dựa vào kết nối mạng liên tục.
Thay mới toàn bộ đầu cân dù thiết bị cũ vẫn hoạt động tốt: gây tốn kém không cần thiết nếu chỉ cần bộ chuyển đổi hoặc cấu hình lại phần mềm.
Câu hỏi thường gặp
Có thể chuyển đổi từ RS232 sang RS485 mà không thay đầu cân không? Tùy đầu cân. Một số đầu cân hỗ trợ cả hai chuẩn qua cấu hình phần cứng, một số cần thêm bộ chuyển đổi RS232-RS485. Cần kiểm tra tài liệu kỹ thuật của thiết bị cụ thể trước khi quyết định.
RS485 có kết nối trực tiếp với máy tính được không? Máy tính hiện đại thường không có cổng RS485 tích hợp sẵn, nên cần bộ chuyển đổi USB-to-RS485 hoặc RS485-to-Ethernet để kết nối với phần mềm.
TCP/IP có an toàn hơn hay kém an toàn hơn RS232/RS485 không? Về bảo mật dữ liệu, TCP/IP cần thêm biện pháp bảo vệ mạng (ví dụ phân vùng mạng nội bộ, giới hạn truy cập) vì dữ liệu đi qua hạ tầng mạng chung, trong khi RS232/RS485 là kết nối vật lý riêng biệt, ít bị truy cập từ xa hơn.
Một trạm cân có bắt buộc chỉ dùng một chuẩn kết nối không? Không bắt buộc. Nhiều trạm kết hợp cả ba: RS232/RS485 cho đầu cân tại chỗ, TCP/IP để đồng bộ dữ liệu tổng hợp lên hệ thống trung tâm hoặc để xem báo cáo từ xa.
Làm sao biết đầu cân hiện tại hỗ trợ chuẩn kết nối nào? Thông tin này thường có trong tài liệu kỹ thuật (datasheet) đi kèm thiết bị, hoặc trên nhãn/cổng kết nối vật lý của đầu cân. Nếu không còn tài liệu, có thể liên hệ đơn vị cung cấp đầu cân để tra cứu theo model.
Kết luận
Không có chuẩn kết nối nào "tốt nhất" cho mọi trường hợp — RS232, RS485, và TCP/IP mỗi chuẩn phù hợp với một bối cảnh khác nhau về khoảng cách, số lượng thiết bị, và hạ tầng sẵn có. Việc chọn đúng chuẩn (hoặc kết hợp nhiều chuẩn) giúp tận dụng được thiết bị đang có, thay vì phải thay mới không cần thiết.
